Как рассчитать крутящий момент для запорного клапана?
Как поставщик запорной арматуры, я часто сталкиваюсь с клиентами, которые спрашивают, как рассчитать крутящий момент запорного клапана. Расчет крутящего момента является решающим аспектом, когда речь идет о правильной эксплуатации и выборе запорной арматуры. В этом блоге я углублюсь в детали расчета крутящего момента для запорной арматуры, предоставив вам полное понимание этой важной темы.
Понимание основ крутящего момента
Крутящий момент — это мера силы, которая может заставить объект вращаться вокруг оси. В случае запорного клапана для открытия или закрытия клапана требуется крутящий момент. На него влияет несколько факторов, в том числе конструкция клапана, размер клапана, тип уплотнительного материала и условия эксплуатации.
Основная формула крутящего момента: (T = F \times r), где (T) — крутящий момент, (F) — сила, приложенная перпендикулярно плечу рычага, и (r) — расстояние от оси вращения до точки приложения силы. Однако расчет крутящего момента запорного клапана более сложен, чем эта простая формула, поскольку он предполагает учет множества сил, действующих на компоненты клапана.
Факторы, влияющие на крутящий момент в запорной арматуре
Силы трения
Трение является одним из основных факторов, влияющих на крутящий момент, необходимый для срабатывания запорного клапана. В запорном клапане существует два основных типа трения: трение между штоком клапана и уплотнением и трение между диском клапана и седлом.
Трение между штоком клапана и уплотнением зависит от типа материала уплотнения, степени сжатия уплотнения и качества поверхности штока. Например, если набивка слишком сильно сжата, это увеличит силу трения, и для поворота штока клапана потребуется больший крутящий момент.
На трение между диском клапана и седлом влияет тип уплотнительного материала, контактное давление между диском и седлом, а также шероховатость уплотняющих поверхностей. Мягкие уплотнительные материалы обычно имеют более низкие коэффициенты трения, чем твердые уплотнительные материалы, но они также могут иметь ограничения с точки зрения устойчивости к температуре и давлению.
Давление жидкости
Давление жидкости также играет важную роль в определении крутящего момента, необходимого для срабатывания запорного клапана. Давление жидкости действует на диск клапана, создавая силу, препятствующую открытию или закрытию клапана. Величина этой силы зависит от давления жидкости и эффективной площади тарелки клапана.
В задвижке давление жидкости действует на задвижку в направлении закрытия задвижки. Чтобы открыть задвижку, оператору необходимо преодолеть эту силу, что требует дополнительного крутящего момента. В шаровом клапане давление жидкости может действовать как в направлении открытия, так и в направлении закрытия клапана, в зависимости от конструкции клапана и направления потока.
Конструкция и размер клапана
Конструкция и размер запорного клапана также влияют на требования к крутящему моменту. Различные типы запорной арматуры, такие как задвижки, шаровые краны и шаровые краны, имеют разные характеристики крутящего момента. Например, задвижки обычно требуют более высокого крутящего момента для открытия и закрытия по сравнению с шаровыми кранами из-за скользящего движения затвора.
Размер клапана также имеет значение. Клапаны большего размера обычно требуют большего крутящего момента для работы, поскольку у них диски клапана большего размера и более высокие силы контакта между диском и седлом.
Расчет крутящего момента для запорной арматуры
Аналитические методы
Существует несколько аналитических методов расчета крутящего момента запорной арматуры. Одним из распространенных подходов является использование эмпирических формул, основанных на экспериментальных данных. Эти формулы учитывают упомянутые выше факторы, такие как силы трения и давление жидкости.
Например, крутящий момент, необходимый для открытия задвижки, можно оценить по следующей формуле:
(Т = Т_ф+Т_п)
где (T_f) — крутящий момент, обусловленный трением, а (T_p) — крутящий момент, обусловленный давлением жидкости.
Крутящий момент, обусловленный трением, можно рассчитать как:
(T_f=\mu F_p r)
где (\mu) — коэффициент трения, (F_p) — сила уплотнения, (r) — радиус стержня клапана.
Крутящий момент, обусловленный давлением жидкости, можно рассчитать как:
(Т_п = ПА р_д)
где (P) — давление жидкости, (A) — эффективная площадь тарелки клапана, а (r_d) — радиус тарелки клапана.
Однако эти формулы являются лишь приблизительными и не могут быть точными для всех типов запорной арматуры и условий эксплуатации.
Численные методы
В более сложных случаях для расчета крутящего момента запорной арматуры можно использовать численные методы, такие как анализ методом конечных элементов (FEA). FEA позволяет провести детальный анализ напряжений и деформаций в компонентах клапана с учетом нелинейного поведения материалов и сложной геометрии клапана.
Используя FEA, инженеры могут моделировать процесс открытия и закрытия запорного клапана, учитывая все соответствующие факторы, такие как трение, давление жидкости и свойства материала. Этот метод обеспечивает более точные результаты, но требует специального программного обеспечения и опыта.
Важность точного расчета крутящего момента
Точный расчет крутящего момента необходим по нескольким причинам. Во-первых, это обеспечивает правильную работу запорного клапана. Если крутящий момент, необходимый для работы клапана, недооценен, клапан может не открыться или не закрыться полностью, что приведет к утечкам или снижению контроля потока. С другой стороны, если крутящий момент завышен, это может привести к выбору привода слишком большого размера, что увеличивает стоимость и сложность системы.
Во-вторых, точный расчет крутящего момента помогает выбрать подходящий привод для запорного клапана. Приводы используются для автоматизации работы клапана, а их размер и номинальная мощность должны соответствовать требованиям к крутящему моменту клапана.
Наша продукция запорных клапанов

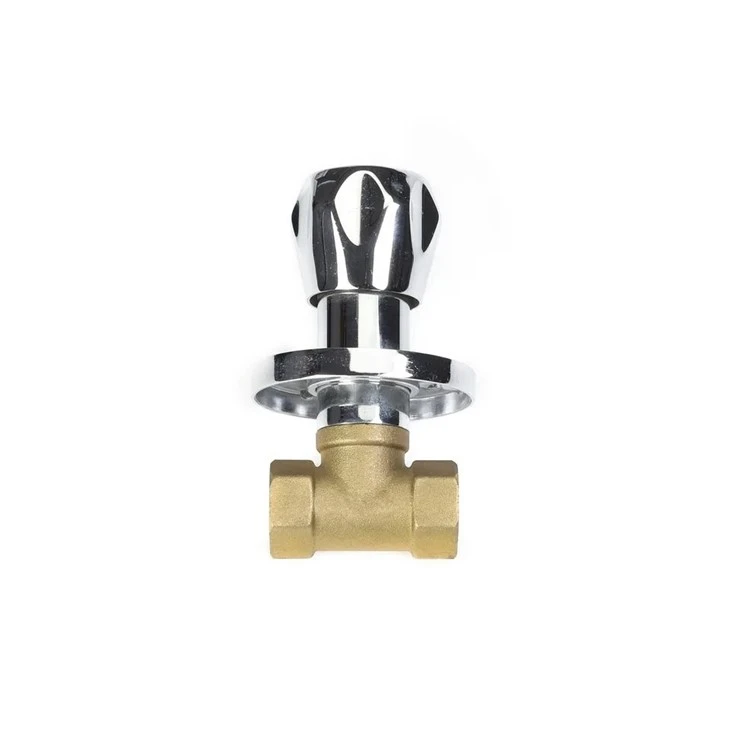

В нашей компании мы предлагаем широкий ассортимент высококачественной запорной арматуры, в том числеУгловой запорный клапан кондиционера,201 Запорный клапан для полировки покрытия, иРучка запорного клапана воды. Наши клапаны разработаны с учетом самых высоких стандартов качества и производительности и имеют точные характеристики крутящего момента.
Мы понимаем важность точного расчета крутящего момента, и наша команда инженеров всегда готова помочь вам определить подходящий крутящий момент для вашего конкретного применения. Нужен ли вам клапан для небольшого жилого проекта или крупномасштабной промышленной установки, у нас есть опыт и продукты, отвечающие вашим потребностям.
Свяжитесь с нами для закупок
Если вы заинтересованы в нашей продукции для запорных клапанов или вам нужна дополнительная информация о расчете крутящего момента для запорных клапанов, пожалуйста, свяжитесь с нами. Наш отдел продаж готов ответить на ваши вопросы и помочь вам в процессе закупок. Мы с нетерпением ждем возможности сотрудничать с вами, чтобы предоставить лучшие решения запорной арматуры для ваших проектов.
Ссылки
- Справочник Valve, 4-е издание, Роберт В. Миллер
- ASME B16.34 – 2017, Клапаны – фланцевые, резьбовые и приварные
- API 600 – 2015, Задвижки стальные – фланцевые и стыковые – под приварку, крышка на болтах
