Каков принцип работы шарового крана 3/4 дюйма?

Шаровой кран 3/4 дюйма является важнейшим компонентом различных систем управления жидкостью, обеспечивая надежное закрытие и регулирование потока. Как поставщик шаровых кранов диаметром 3/4 дюйма, я хорошо разбираюсь в их принципах работы, применении и преимуществах. В этом блоге я подробно расскажу о том, как работает шаровой кран диаметром 3/4 дюйма.

Базовая конструкция шарового крана 3/4 дюйма

Прежде чем мы изучим принцип работы, важно понять основную конструкцию шарового крана диаметром 3/4 дюйма. Типичный шаровой кран состоит из нескольких ключевых частей: корпуса клапана, шара, штока, седел и привода.

Корпус клапана представляет собой внешний корпус, в котором находятся все внутренние компоненты. Обычно он изготавливается из таких материалов, как латунь, нержавеющая сталь или сплав цинка, в зависимости от требований применения. Спецификация 3/4 дюйма относится к номинальному диаметру пути потока клапана, который определяет объем жидкости, которая может пройти через клапан.

Шар – это сердце шарового крана. Это полая сфера, в которой просверлено отверстие (порт). Шар точно обработан так, чтобы плотно прилегать к корпусу клапана и свободно вращаться. Размер отверстия в шаре соответствует пропускной способности клапана диаметром 3/4 дюйма.

Шток соединяет шар с приводом. Он передает вращательное движение от привода к шару, позволяя пользователю контролировать положение шара внутри клапана.

Сиденья расположены по обе стороны от шара. Они обеспечивают уплотнение вокруг шара, предотвращая утечку жидкости, когда клапан находится в закрытом положении. Седла обычно изготавливаются из таких материалов, как ПТФЭ (политетрафторэтилен) или других эластомеров, которые обеспечивают хорошую химическую стойкость и низкое трение.

Привод – это устройство, используемое для управления клапаном. Это может быть ручная ручка для простого управления включением-выключением или автоматический привод, например электрический, пневматический или гидравлический привод для дистанционного или автоматического управления.

Принцип работы шарового крана 3/4 дюйма

Принцип работы шарового крана диаметром 3/4 дюйма основан на вращении шара внутри корпуса клапана. Когда клапан находится в открытом положении, отверстие в шаре совмещено с каналом потока корпуса клапана. Это позволяет жидкости свободно течь через клапан с минимальным сопротивлением. Гладкая поверхность шара и порт большого диаметра обеспечивают небольшой перепад давления на клапане, что делает его пригодным для применений с высоким расходом.

Чтобы закрыть клапан, привод поворачивает шар на 90 градусов. Когда шар вращается, твердая часть шара блокирует путь потока, предотвращая прохождение жидкости. Седла вокруг шара создают герметичное уплотнение, гарантируя отсутствие утечек даже в условиях высокого давления. Работа на четверть оборота (поворот на 90 градусов) является одним из ключевых преимуществ шаровых кранов, поскольку позволяет быстро и легко перекрыть клапан.

Когда клапан необходимо снова открыть, привод поворачивает шар обратно на 90 градусов, выравнивая порт с путем потока и позволяя жидкости снова течь.

Преимущества шарового клапана 3/4 дюйма

Использование шарового крана диаметром 3/4 дюйма в системах управления жидкостью имеет несколько преимуществ.

Быстрая работа: Как упоминалось ранее, поворот шарового крана на четверть оборота позволяет быстро открывать и закрывать. Это особенно полезно в тех случаях, когда требуется быстрое отключение для предотвращения повреждений или обеспечения безопасности, например, в системах аварийного отключения.

Низкое падение давления: Полнопроходная конструкция большинства шаровых кранов диаметром 3/4 дюйма означает минимальное ограничение потока жидкости. Это приводит к низкому перепаду давления на клапане, что полезно для поддержания эффективности жидкостной системы.

Хорошая производительность уплотнения: Плотное уплотнение, обеспечиваемое седлами вокруг шара, гарантирует практически полное отсутствие утечек при закрытом клапане. Это делает шаровые краны подходящими для применений, где утечка недопустима, например, при работе с опасными или дорогими жидкостями.

Долговечность: Шаровые краны, как правило, очень долговечны. Материалы, используемые в их конструкции, такие как латунь, нержавеющая сталь и ПТФЭ, устойчивы к коррозии, износу и химическому воздействию. Это означает, что шаровые краны могут иметь длительный срок службы, что снижает необходимость частой замены.

Применение шаровых кранов 3/4 дюйма

Шаровые краны 3/4 дюйма используются в широком спектре применений в различных отраслях промышленности.

Бытовая сантехника: В бытовых водопроводных системах обычно используются шаровые краны диаметром 3/4 дюйма для управления потоком воды к таким приборам, как водонагреватели, стиральные и посудомоечные машины. Их быстродействие и надежная герметизация делают их популярным выбором как для домовладельцев, так и для сантехников.

Промышленные жидкостные системы: В промышленности шаровые краны 3/4 дюйма используются на химических заводах, нефте- и газоперерабатывающих заводах и производственных объектах. Они могут работать с различными жидкостями, включая воду, нефть, газ и химикаты. Например, на химическом заводе шаровой клапан диаметром 3/4 дюйма может использоваться для контроля потока коррозионного химиката между различными технологическими установками.

Системы отопления, вентиляции и кондиционирования: В системах отопления, вентиляции и кондиционирования воздуха (HVAC) шаровые краны диаметром 3/4 дюйма используются для регулирования потока хладагента, воды или воздуха. Они помогают поддерживать необходимую температуру и давление внутри системы, обеспечивая эффективную работу.

Наш ассортимент продукции

Как поставщик шаровых кранов 3/4 дюйма, мы предлагаем широкий ассортимент продукции для удовлетворения разнообразных потребностей наших клиентов. Наши клапаны изготовлены из высококачественных материалов и соответствуют строгим стандартам качества.

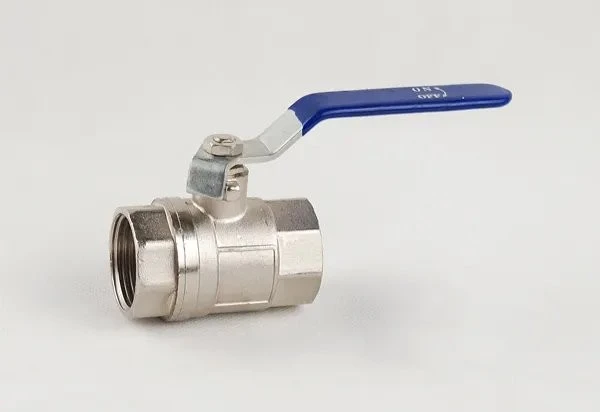

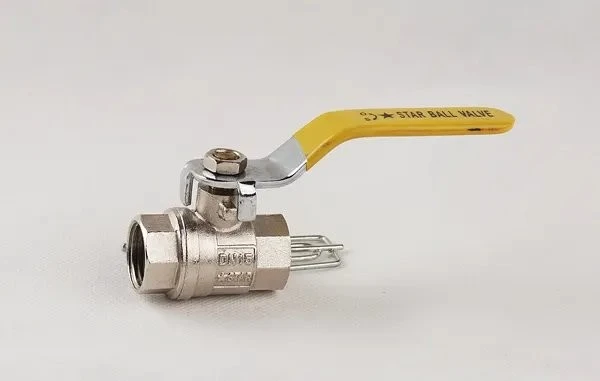

В дополнение к нашим шаровым кранам 3/4 дюйма мы также поставляем другие типы шаровых кранов, такие какШаровой кран Юхуань,Шаровой кран из цинкового сплава 1/2, иЛатунный водяной шаровой кран. Каждый из этих клапанов имеет свои уникальные особенности и области применения, и мы можем помочь вам выбрать клапан, соответствующий вашим конкретным требованиям.

Заключение

Понимание принципа работы шарового крана диаметром 3/4 дюйма необходимо для всех, кто занимается системами контроля жидкости. Независимо от того, являетесь ли вы домовладельцем, водопроводчиком или промышленным инженером, знание того, как работают эти клапаны, может помочь вам принять обоснованные решения при их выборе и использовании.

Если вы ищете высококачественные шаровые краны диаметром 3/4 дюйма или другие типы шаровых кранов, мы приглашаем вас связаться с нами для закупки и дальнейшего обсуждения. Наша команда экспертов готова помочь вам найти идеальное решение для клапанов, отвечающее вашим потребностям.

Ссылки

• «Справочник по клапанам», автор JST Yao
• «Механика жидкости и гидравлика» Фрэнка М. Уайта.
• Отраслевые стандарты и техническая документация, касающаяся производства и применения шаровых кранов.
